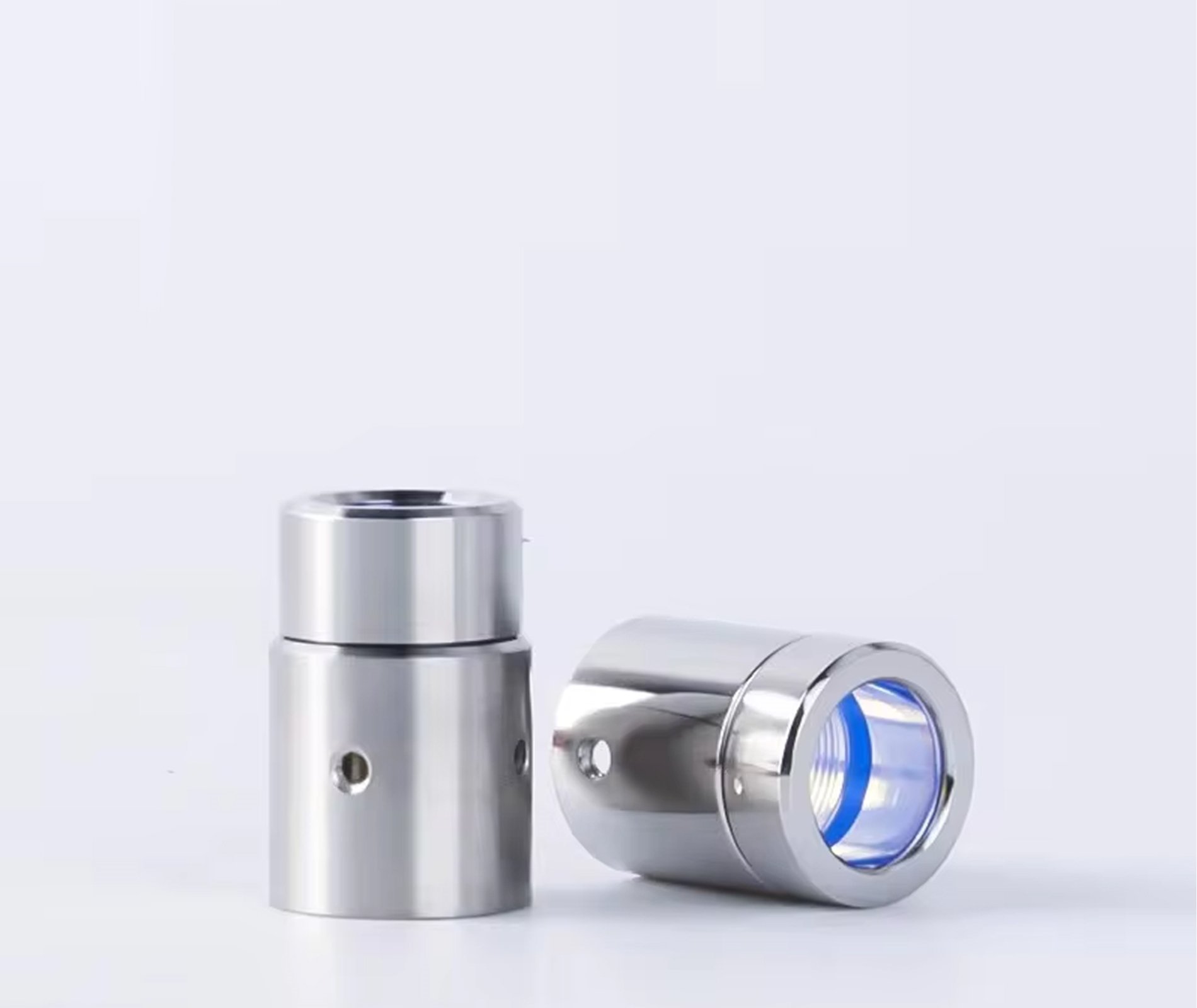

MAX D12.9 H9.4 Qbh (CAP)
Max D12.9 H9.4 QBH (CAP), fiber lazer sistemlerinde fiber optik kablonun QBH konnektör ucunu toz, nem ve mekanik darbeden koruyan kompakt gövdeli, sığ optik çıkışlı konnektörlere özel bir koruma başlığıdır (toz kapağı). 12,9 mm dış çap ve 9,4 mm gövde yüksekliğiyle Max konnektörlere birebir oturur; antistatik polimer yapısı sayesinde havadaki mikron düzeyindeki partikülleri fiber uca çekmez. Kablo kafadan söküldüğünde takılan bu küçük parça, on binlerce liralık fiber yanması ve kablo yenileme maliyetini önler.
Antistatik Polimer Gövde
Statik elektrik birikimini önleyerek toz ve nem girişini engeller. Sıradan plastik kapakların aksine havadaki partikülleri kendine çekmez.
QBH Bağlantı Arayüzü
Lazer sistemine sıkı ve güvenli bağlantı kurarak sabit duruş sağlar. Yivli geçmeli yapısı sayesinde sarsıntıda düşmez.
Derinleştirilmiş Optik Çıkış
Fiber optik ucunu mekanik darbe ve kirlenmeden izole eder. Kuvars yüzeye hiçbir temas olmaz.
Gövde Yüksekliği (9,4 mm)
Fiber uç ile kapak iç yüzeyi arasında güvenli hava boşluğu bırakır. Bu ölçü, korumanın etkili olup olmamasını doğrudan belirler.
Sızdırmazlık Contası
Nem, yağ buharı ve tozun içeri girmesini önleyerek tam izolasyon sağlar. Atölye ortamındaki kirliliğe karşı son bariyerdir. ---
Max D12.9 H9.4 QBH (CAP) Nedir?
Fiber lazer kablosunun ucundaki QBH konnektör, içinde kuvars blok bulunan hassas bir optik bileşendir. Kablo kafadan söküldüğü anda bu uç tamamen savunmasız kalır.
Havadaki en küçük toz partikülü bile kuvars yüzeye tutunur. Makine tekrar ateşlendiğinde yüksek lazer enerjisi bu partikülü yakar; fiber uç kalıcı olarak zarar görür. Sektörde buna fiber yanması (lif patlaması) denir ve sonucu kablonun komple değişimidir.
QBH koruma başlığı (cap), kablo takılı değilken konnektörün ucuna geçirilen kapaktır. Görevi basit ama kritiktir: fiber ucu dış dünyadan tamamen izole etmek.
Ölçüler Neden Bu Kadar Kritik?
Ürün kodundaki değerler: D12,9 kapağın dış çapı (12,9 mm), H9,4 ise toplam gövde yüksekliğidir (9,4 mm).
- Dış çap (D): Kapağın konnektöre ne kadar sıkı oturduğunu belirler. Gevşek kapak sarsıntıda düşer; fiber uç açıkta kalır
- Gövde yüksekliği (H): Fiber ucun kapak iç yüzeyine değip değmeyeceğini belirler. Yetersiz yükseklik, kuvars yüzeyin çizilmesine yol açar
Bu yüzden marka ve ölçü birebir uyuşmak zorundadır. 0,1 mm'lik fark bile önemlidir.
9,4 mm Kompakt Gövde — D12.9 Çapa Özel
Bu kapak, 12,9 mm dış çap ve 9,4 mm kompakt gövde ölçüsüyle Max (Maxphotonics) konnektörlerin sığ optik çıkışlı tipine özeldir.
- Çap kritik: 12,8 mm'lik kapaklarla karıştırılmamalıdır; 0,1 mm fark bile oturmayı bozar
- Kompakt yapı: Sığ optik çıkışlı konnektörlerde gereksiz boşluk bırakmaz, kapak sallanmaz
- Dar alanda çalışan ve sık sökülüp takılan kablolar için pratik boy
Sipariş öncesi konnektörünüzün dış çapını ve yuva derinliğini ölçün veya fotoğraf gönderin.
Antistatik Polimer — Neden Sıradan Plastik Kapak Olmaz?
Sıradan plastik kapaklar, sürtünme ve hareket nedeniyle statik elektrik üretir ve havadaki görünmez partikülleri kendine çeker. Kapak açıldığında bu tozlar doğrudan fiber uca transfer olur — yani koruma sanılan parça, kirliliğin taşıyıcısına dönüşür.
Bu ürün, endüstriyel standartlara uygun antistatik ve yüksek yoğunluklu polimer yapıdadır:
- Statik birikimi önler — mikronize tozları fiber optik kristalinden uzak tutar
- Yivli ve geçmeli iç yapı — konnektör gövdesine sıkıca oturur, sarsıntıda düşmez
- Sızdırmazlık hattı — atölyedeki yağ buharı ve nemin iç optik yüzeye sızmasını önler
- Darbe emici gövde — taşımada kuvars bloğun çizilmesini ve kırılmasını engeller
Ne Zaman Kullanılmalı?
- Fiber kablo kafadan her söküldüğünde — istisnasız
- Rezonatör taşıma ve nakliye sırasında
- Yedek kablo depolamada — uzun süreli saklamada toz ve nem birikir
- Servis ve bakım süreçlerinde — kafa açıkken uç mutlaka kapalı olmalıdır
Ürün Etiketleri
Bu ürün için henüz onaylanmış yorum yok.
İlk değerlendirmeyi siz yapın!
Öne Çıkan Özellikler
Uygulama Alanları
Fiber lazer kaynak makineleri — Kablo kafadan söküldüğünde QBH konnektörün korunması, Fiber lazer kesim ve pas sökme sistemleri — Yüksek ve orta güçlü tabancaların konnektör koruması, Rezonatör taşıma ve nakliye — Makine sevkiyatında fiber ucun darbe ve tozdan izolasyonu, Yedek kablo depolama — Uzun süreli saklamada toz, nem ve yağ buharına karşı koruma, Servis, bakım ve onarım — Kafa açıkken fiber ucun kirlenmesini önleyen zorunlu ekipman
