Lazer Kaynak Makinesi 3'lü Koruma Torc

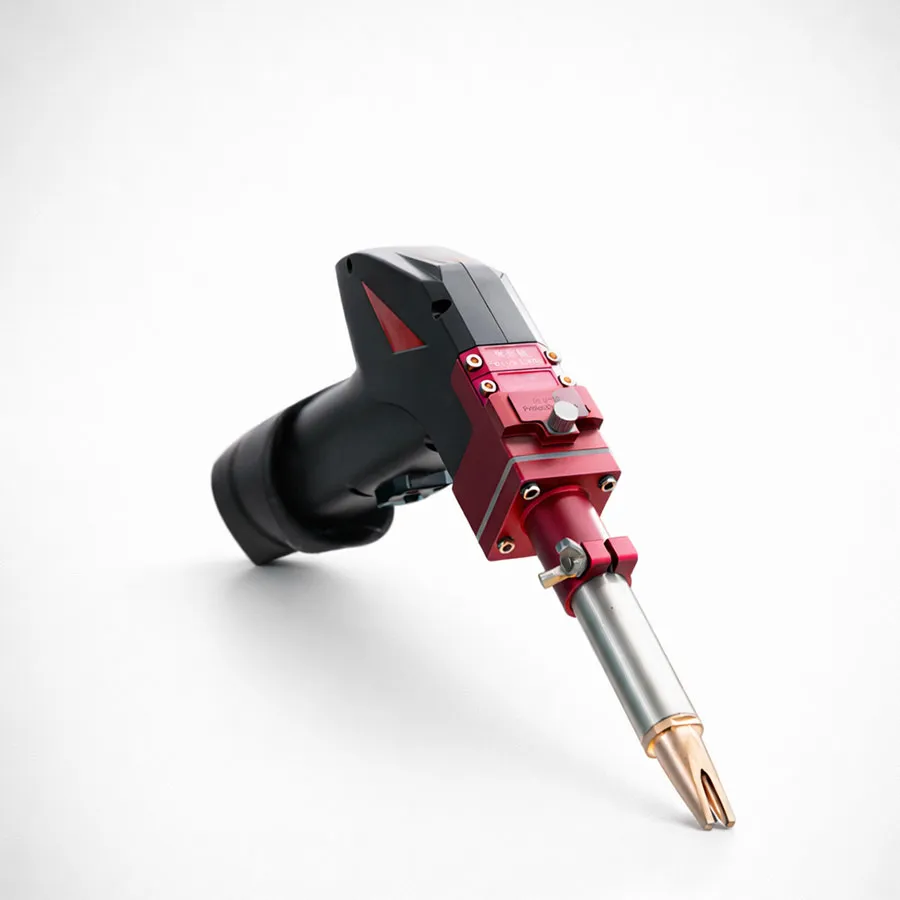

6 Pozisyonlu Döner Koruma Camlı Lazer Kaynak Torcu, el tipi fiber lazer kaynak makinelerinde kullanılan, koruma camı yuvası 6 farklı kademeye indekslenebilen bir kaynak kafasıdır. Işın her kademede camın kullanılmamış bir bölgesinden geçtiği için tek koruma camından 6 ayrı temiz geçiş alanı elde edilir; cam değişimi için verilen duruş süresi ve sarf tüketimi belirgin şekilde azalır.
QBH fiber girişi
Fiber optik kablonun torca bağlandığı standart arayüz. Kablo bağlantısı sökülüp takılırken uç kısmı tozdan korunmalı, kapağı takılı bırakılmalıdır.
Kolimatör lensi
Fiberden çıkan ışını paralel demet haline getirir. Kaplaması bozulduğunda ışın kalitesi düşer ve kayıp ısıya döner.
Salınım (wobble) motoru ve ayna grubu
Işını belirlenen genişlikte salınım hareketiyle gezdirir; dikiş genişliğini ve ısı dağılımını belirler.
Odaklama lensi
Paralel demeti kaynak noktasında toplar. Koruma camı yandığında ilk zarar gören ve gözle tespit edilemeyen parça budur.
6 pozisyonlu döner koruma camı kartuşu
Odak lensini sıçrayan zerre ve dumandan koruyan camı taşır. Kilit çözülüp bir kademe çevrildiğinde ışın camın taze bölgesinden geçer.
Nozul (uç)
Koruyucu gazın kaynak bölgesine yönlendirildiği çıkış. İş tipine ve dikiş genişliğine göre değiştirilir.
Koruyucu gaz hattı
Argon veya azotu kaynak bölgesine taşır. Kaçak, dikişte oksitlenme ve kararma olarak kendini gösterir.
Tetik ve emniyet grubu
Lazerin yalnızca iş parçasına temas halinde çalışmasını sağlayan tetik ve emniyet teması. ---
6 Pozisyonlu Döner Koruma Camlı Torç Nedir?
Lazer kaynağında ışın, koruma camının yalnızca merkezdeki dar bir bölgesinden geçer. Sıçrayan metal zerreleri ve kaynak dumanı da aynı dar bölgeye biner; camın geri kalan yüzeyi el değmemiş halde kalır. Standart torçta bu küçük bölge bozulduğunda camın tamamı gider.
Döner koruma camlı torçta cam kartuşu sabit değildir. Yuvadaki kilit çözülür, kartuş bir kademe döndürülür ve yeniden kilitlenir. Cam yerinden sökülmediği için optik eksen bozulmaz, hizalama gerekmez. Toplamda 6 kademe, yani tek camdan 6 temiz geçiş bölgesi.
Öne Çıkan Avantajları
Asıl kazanç sarf maliyetinden çok duruş süresindedir. Cam değişimi tezgâhı durdurur, torcu açtırır, tozlu bir ortamda optiğin üstünü riske atar. Kademe çevirmek ise saniyeler sürer ve torcun içi hiç açılmaz.
- Tek koruma camından 6 kullanılabilir bölge
- Cam değişimi kaynaklı duruşlarda azalma
- Kartuş yerinden çıkmadığı için hizalama gerektirmeyen kademe geçişi
- Torç içine toz ve zerre girişini azaltan kapalı çalışma
- Yoğun sıçrama üreten paslanmaz, galvaniz ve alüminyum işlerinde kararlı kaynak dikişi
Ne Zaman Değiştirilmeli?
Kademe, camda kararma başlar başlamaz çevrilir; cam yanana kadar beklenmez. Koruma camı yandığında arkasındaki odak lensi de o an hasar almıştır ve bu hasar çıplak gözle görünmez, çünkü sorun camın geometrisinde değil kaplamanın optik davranışındadır.
Kademe kontrolü için nefes testi kullanılır: cama nefes verildiğinde buğu sağlam kaplamada eşit dağılır, enerjinin saçıldığı ve dumanın kaplamaya işlediği bölgede ise düzensiz bir leke ya da halka oluşturur. Leke görüldüyse o kademe bitmiştir. 6 kademe de tükendiğinde koruma camı yenisiyle değiştirilir. Koruma camı, odak lensi, kolimatör ve QBH kapağı temizlenmez; değiştirilir.
---
Ürün Etiketleri
Bu ürün için henüz onaylanmış yorum yok.
İlk değerlendirmeyi siz yapın!
Öne Çıkan Özellikler
Uygulama Alanları
Paslanmaz imalat — Mutfak ekipmanı, korkuluk, tank ve boru kaynaklarında yoğun sıçrama nedeniyle cam tüketimi yüksektir; kademeli yapı burada doğrudan kazanç sağlar., Alüminyum kaynağı — Yansıtıcı yüzey ve geri saçılma koruma camını hızlı yorar; taze kademeye geçiş dikiş kalitesini sabit tutar., Galvaniz ve kaplamalı sac — Kaplamanın buharlaşmasıyla oluşan duman camı hızla karartır., Seri üretim hatları — Duruş maliyetinin yüksek olduğu, gün boyu kesintisiz çalışılan atölyeler., Saha ve montaj işleri — Servis desteğine uzak konumda çalışan, yedek sarf taşıma imkânı sınırlı ekipler., Sektörler: Metal mobilya, mutfak ve endüstriyel paslanmaz, otomotiv yan sanayi, beyaz eşya, kapı-korkuluk imalatı, HVAC ve tesisat.
