Bilinçsiz Malzeme Seçimi: Lazer Kaynak Lensleri Neden Bu Hale Geliyor?

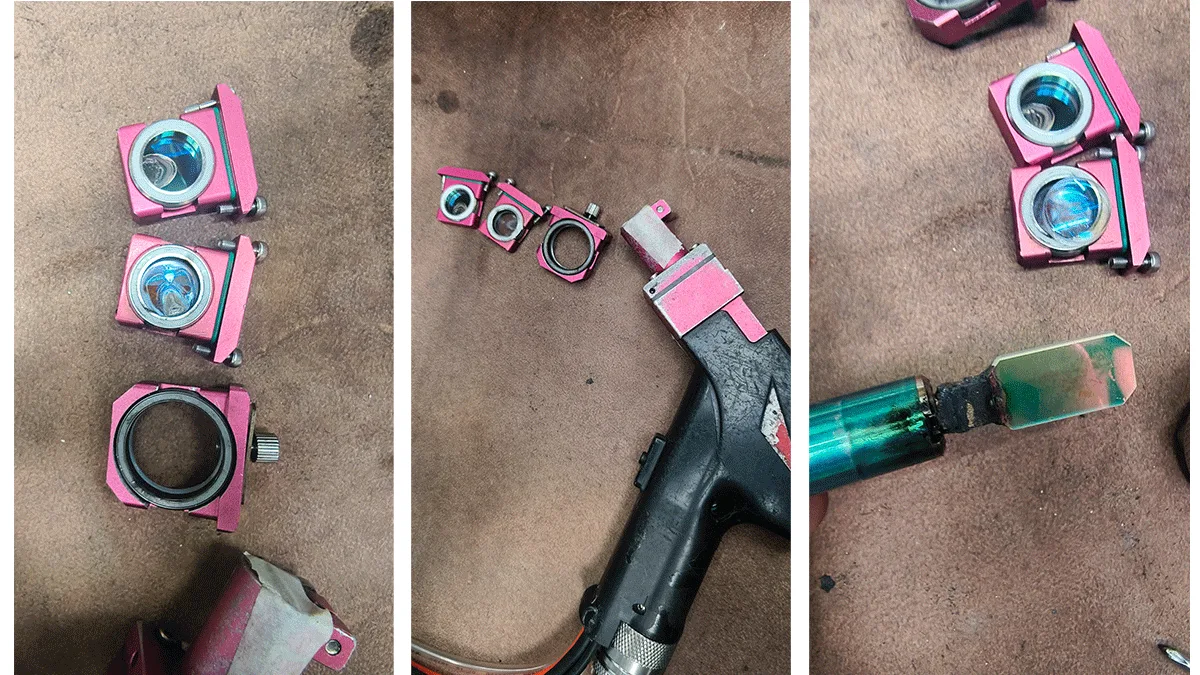

Görseldeki hasar ne anlatıyor

Yanma izi kenardan değil merkezden başlamış. Bu, mekanik bir darbenin değil, ışının geçtiği bölgede biriken enerjinin işareti. Kaplamanın renk değiştirdiği yerde artık kaplama yok; orada cam çıplak kalmış, yansıma artmış, artan yansıma daha fazla ısı üretmiş, ısı kaplamayı biraz daha açmış. Kendini besleyen bir döngü.

Üçüncü kartuşta camın tamamen gitmiş olması da tesadüf değil. Isı gradyanı taşıyamayacağı bir noktaya geldiğinde cam çatlar; basınçlı koruyucu gaz ve titreşim altında çatlak parçalanmaya döner.

Buradaki asıl soru şu: bu cam neden bu kadar çabuk teslim oldu? Cevap çoğu zaman iki ayrı "malzeme seçimi" kararında saklı.

Birinci malzeme seçimi: taktığın camın kendisi

Ölçüsü tutan her cam koruyucu lens değildir. Piyasada aynı çapta, aynı kalınlıkta, kutusu aynı görünen ama tamamen farklı malzemeden üretilmiş camlar dolaşıyor.

Kuvars mı, optik cam mı?

Fiber lazerde ışın camın içinden geçerken enerjinin çok küçük bir kısmı soğurulur. Kuvarsta bu miktar o kadar düşüktür ki soğutma ve gaz akışı fazlasıyla yeter. Optik camda aynı oran birkaç kat büyüktür ve yumuşama sıcaklığı da yarısından azdır. Yani hem daha fazla ısı üretir hem de o ısıya çok daha erken teslim olur. Görseldeki merkezden kabarma tipik olarak bu tablonun sağ sütununun sonucudur.

Kaplama hangi dalga boyu için yapılmış?

İkinci klasik hata, kaplamanın dalga boyunu sormamak. CO2 makineleri için üretilmiş 10,6 µm kaplamalı bir cam, 1070 nm fiber ışını için doğru yansıma önleyici tabakayı taşımaz. Cam kuvars bile olsa kaplama yanlışsa her yüzeyde ekstra yansıma olur, yansıyan enerji kartuş içinde dolaşır, kaplama ilk turda gider.

Tek yüzü kaplı camlar da aynı sınıfta. Koruyucu lens iki yüzünden de ışın geçirir; tek yüz kaplama, ikinci yüzde yansımayı olduğu gibi bırakır.

Kalınlık toleransı odak noktasını kaydırır

Düz bir pencerenin kalınlığı değişince arkasındaki odak noktası da kayar. Kuvars için kabaca kalınlık farkının üçte biri kadar bir kayma olur: 1 mm daha kalın bir cam, odağı yaklaşık 0,3 mm aşağı taşır.

0,3 mm kulağa az geliyor olabilir ama kaynak dikişinde bu, ışının iş parçasına odakta değil odak dışında düşmesi demektir. Kullanıcı bunu telafi etmek için gücü artırır. Artan güç, zaten yanlış olan camı daha hızlı bitirir.

Kenar işçiliği ve pah

Ucuz partilerde en çok atlanan detay kenar. Pahsız veya çapaklı kenar, mikro çatlak için hazır başlangıç noktasıdır. Kartuşa oturtulup o-ring sıkıştırıldığında bu noktaya gerilme biner; ilk ısıl çevrimde çatlak kenardan içeri yürür.

İkinci malzeme seçimi: altındaki iş parçası

Bilinçsiz malzeme seçimi sadece sarf tarafında olmuyor. Makinenin ne kaynattığı da lens ömrünü doğrudan belirliyor.

Galvanizli ve kaplamalı sac. Çinko yaklaşık 907 °C'de buharlaşır, çeliğin eridiği sıcaklığın çok altında. Yani dikiş oluşmadan önce ortama metal buharı salınır. Bu buhar yükselir ve gördüğü ilk soğuk yüzeye, yani koruyucu lensin alt yüzüne çöker. Kaplama üzerine oturan bu ince film, ışının bir kısmını soğurmaya başlar. Yanma orada başlar.

Alüminyum ve bakır. 1070 nm'de yüksek yansıtıcılığa sahip malzemeler. Enerjinin ciddi bir bölümü iş parçasından geri döner ve bu geri dönen enerjinin bir kısmı optik yola girer. Ayrıca alüminyum kaynağında sıçrama miktarı çeliğe göre belirgin şekilde fazladır.

Yağlı, boyalı, pas tutmuş yüzey. Yanan organik kalıntı duman üretir. Duman, nozul çıkışındaki gaz akışını bozar ve partikül taşır.

Yetersiz veya yanlış koruyucu gaz. Gaz sadece dikişi korumaz; sıçrama ve dumanı optikten uzaklaştıran fiziksel bariyerdir. Debi düşükse veya nozul mesafesi yanlışsa bariyer yoktur.

Bu malzemelerle çalışmak yasak değil, işin bir parçası. Ama "aynı parametrelerle her şeyi kaynatırım" yaklaşımı bilinçsiz malzeme seçiminin ta kendisi. Galvanizli sac kaynatan bir atölyenin koruyucu lens tüketimi, paslanmaz kaynatan bir atölyeyle aynı olamaz.

Hasar tek parçada kalmıyor

En pahalı yanılgı burada: "koruyucu lens ucuz, yanınca değiştiririm."

Koruyucu lens yandığı anda arkasındaki odak lensi zaten payına düşeni almıştır. Bu hasar çıplak gözle görünmez, çünkü sorun camın geometrisinde değil kaplamanın optik davranışındadır. Cam pırıl pırıl durur, ama artık ışını aynı verimle geçirmez.

Sahada bunu şöyle ayırt ediyoruz: lensin yüzeyine nefes verilir. Sağlam kaplamada buğu yüzeye eşit dağılır ve düzgün çekilir. Enerjinin saçıldığı, duman ve tozun kaplamaya işlediği bölgede ise buğu düzensiz bir leke veya halka bırakır. Aynı testi odak lensine ve kolimatöre de uygulayarak hasar zincirinin nereye kadar yürüdüğünü görmek mümkün.

Bu testi müşterinin önünde, sağlam bir lensle karşılaştırarak yapıyoruz. Böylece değişim kararı dayatma değil, ortak karar oluyor.

Sadece yanan koruyucu lensi değiştirmek tasarruf değil, erteleme. Arkadaki hasarlı lens enerji soğurmaya devam ettiği için aynı döngü kısa sürede tekrarlar ve bu sefer daha pahalı bir parçada patlak verir.

Bir not: optikte temizlik diye bir bakım adımı yok. Koruyucu lens, odak lensi, kolimatör, reflektör ayna, QBH kapağı — hepsi temizlenmez, değiştirilir. Kaplamalı bir yüzeye yapılan her müdahale kaplamayı bitirir.

Satın alırken sorulacak altı soru

Tedarikçiye şunları sorabiliyorsan doğru yoldasın:

1. Cam malzemesi erimiş kuvars mı, optik cam mı?
2. Kaplama hangi dalga boyu için tasarlandı — 1070 nm mi?
3. Kaplama tek yüzde mi, iki yüzde mi?
4. Kalınlık toleransı kaç mm?
5. Kenar pahı işlenmiş mi?
6. Partiler arasında kaplama tutarlılığı garanti ediliyor mu?

Bu soruların hiçbirine net cevap gelmiyorsa, o cam ölçü tutuyor diye doğru parça değildir. Kuvars ve doğru kaplamalı lens, optik cam muadiline göre pahalıdır; ama arkasındaki odak lensini ve kolimatörü kurtardığı için toplamda çok daha ucuza gelir. Görseldeki üç kartuşun bedeli, en baştan doğru camı almanın bedelinden kat kat fazlaydı.

Kısa cevaplar

Koruyucu lens neden ortasından yanar? Yanma ışının geçtiği merkezde başlar. Kaplama o bölgede soğurduğu enerjiyle bozulur, bozulan kaplama daha çok yansıma ve ısı üretir, döngü kendini besler. Optik camda bu süreç kuvarsa göre çok daha hızlı ilerler, çünkü yumuşama sıcaklığı yaklaşık 700 °C bandındadır.

Fiber lazer kaynakta hangi cam kullanılmalı? Erimiş kuvars (fused silica) ve 1070 nm için iki yüzü yansıma önleyici kaplanmış lens kullanılmalıdır. K9/BK7 sınıfı optik cam 1070 nm'de daha fazla soğurur ve ısıl şoku taşıyamaz; yüksek güçlü kaynakta kısa sürede kabarır, erir veya çatlar.

Yanlış kalınlıktaki koruyucu lens ne yapar? Odak noktasını kaydırır. Kuvarsta kalınlık farkının yaklaşık üçte biri kadar kayma olur; 1 mm fark odağı yaklaşık 0,3 mm taşır. Kaynak zayıflar, kullanıcı gücü artırır, artan güç lensi daha hızlı bitirir.

Galvanizli sac kaynağı lens ömrünü etkiler mi? Evet. Çinko yaklaşık 907 °C'de buharlaşır ve çelik erimeden önce ortama metal buharı salar. Bu buhar lensin alt yüzüne çöker, ince bir film oluşturur ve ışının bir kısmını soğurmaya başlayarak yanmayı tetikler.

Koruyucu lens yanınca sadece onu değiştirmek yeterli mi? Yeterli değil. Koruyucu lens yandığı anda arkasındaki odak lensinin kaplaması da zarar görmüştür. Bu hasar çıplak gözle görünmez. Sadece koruyucu lens değişirse aynı döngü tekrarlar ve bu kez daha pahalı optikte sonuçlanır.

Optik zincirinizde nereye kadar hasar gittiğinden emin değilseniz, parçaları göndermeden önce nefes testini uygulayıp sonucu bize iletebilirsiniz.

Teknik Ekip
