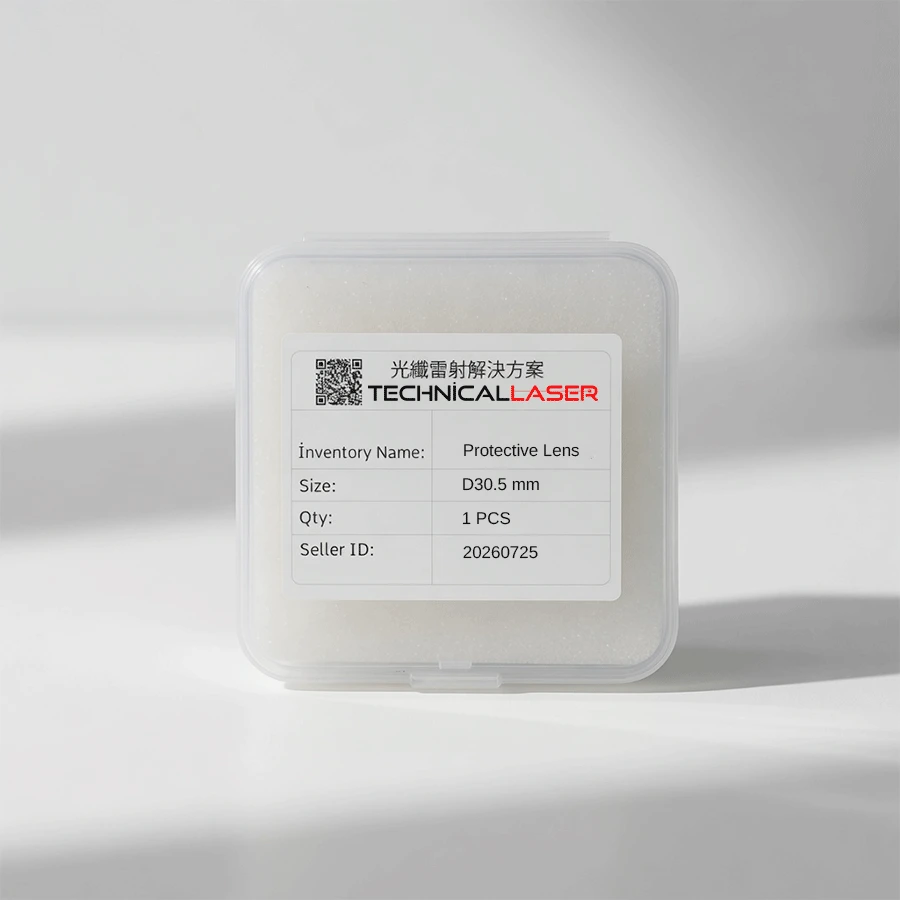

D30x5 mm Lazer Koruma Camı
D30x5 mm Lazer Koruma Camı, fiber lazer kaynak ve kesim kafalarında odak lensini sıçrama, duman ve tozdan koruyan 30 mm çap × 5 mm kalınlık ölçülerinde kuvars (fused silica) koruma camıdır. 1064 nm dalga boyuna optimize edilmiş çift yüzey AR kaplaması sayesinde ışını yüksek geçirgenlikle geçirir; kirlendiğinde pahalı odak lensi yerine sadece bu cam değiştirilir. Kafanın en sık değişen ve en kritik sarf optiğidir. ---
| Ürün Kodu | D305 |
| Marka | SUP 21T-22C-23T |
| Güç | 1000 W – 3000 W |
| Dalga Boyu | 1064 nm |
| Stok Durumu | Stokta Mevcut |
30 mm çap × 5 mm kalınlık, orijinalinin birebir muadili
Isıl şoka ve yüksek güce karşı dayanıklı
Çift yüzey yansıma önleyici kaplama, tipik %99,8+ geçirgenlik
Cam daha az ısınır, odak kayması (thermal lensing) riski azalır
Sıçrama ve dumana karşı ilk savunma hattı
Pahalı odak lensi yerine sadece cam değişir
Çiziksiz, pürüzsüz optik yüzey
Optik kâğıt sarımlı, darbe emici kutu
Toplu alımda üretim durmaz
| Form | Düz (plano), odak özelliği yoktur |
| Ambalaj | Optik kâğıt sarımlı, darbe emici kutu |
| Kaplama | Çift yüzey AR (yansıma önleyici) |
| Malzeme | Yüksek saflıkta kuvars / fused silica |
| Çap (D) | 30 mm |
| Dalga Boyu | 1064 nm (tipik 1060–1080 nm bandı) |
| Ürün Adı | D30x5 mm Lazer Koruma Camı |
| Ürün Tipi | Koruma camı (protective window) — sarf optik |
| Geçirgenlik | %99,8 üzeri (tipik) |
| Kalınlık (T) | 5 mm |
| Kenar İşlemi | Pahlı (chamfer), keskin kenarsız |
| Yüzey Kalitesi | 10/5 – 20/10 scratch-dig |
| Kullanım Alanı | Fiber lazer kaynak ve kesim kafaları |
D30x5 mm Lazer Koruma Camı Nedir?
Koruma camı (protective window), lazer kafasının en alt optiğidir ve iş parçasına en yakın konumda bulunur. Görevi ışını odaklamak değil, odak lensini korumaktır. Kaynak sırasında yukarı fırlayan erimiş metal zerreleri, duman, toz ve metal buharı doğrudan bu cama çarpar.
Koruma camı ucuz ve sarf malzemedir; odak lensi ise pahalı ve uzun ömürlü olması gereken bir optiktir. Koruma camı zamanında değiştirilmediğinde, kirlenen cam ısınır, çatlar veya patlar ve sıçrama doğrudan odak lensine ulaşır. Bu durumda maliyet birkaç kat artar.
Ürün ölçüsü 30 mm çap × 5 mm kalınlık'tır. Hem çap hem kalınlık, kafanızdaki yuvayla birebir uyuşmak zorundadır.
D30x5 — Kaynak Kafaları İçin Güçlü Ölçü
30 mm çap ve 5 mm kalınlık, daha yüksek güçle çalışan ve yoğun sıçramaya maruz kalan kafalarda kullanılan bir kombinasyondur.
- Geniş çap: Işın enerjisi daha büyük alana yayılır, birim alandaki ısıl yük azalır
- Kalın gövde: Sıçrama, gaz basıncı ve ısıl şok altında mekanik dayanım yüksektir
Sac kesimde koruma camı, kafanın en sık değişen parçasıdır. Üretimi durdurmamak için yedek stok bulundurulması önerilir.
Malzeme ve Kaplama
Cam, yüksek saflıkta kuvars (fused silica) hammaddeden üretilmiştir. Standart optik cam yüksek güçte hızla ısınıp çatlarken, kuvars ısıl şoka ve genleşmeye karşı belirgin şekilde dayanıklıdır.
- 1064 nm AR kaplama — Çift yüzey yansıma önleyici kaplama, tipik %99,8 üzeri geçirgenlik
- Düşük emilim — Enerji camda ısıya dönüşmez; termal lensing ve odak kayması riski azalır
- Düşük geri yansıma — Fiber ucunu ve rezonatörü koruyan kaplama yapısı
- Yüksek hasar eşiği — Sürekli (CW) fiber lazer uygulamalarına uygun optik dayanım
Ne Zaman Değiştirilmeli?
Koruma camı, kafanın en sık değişen parçasıdır. Aşağıdaki belirtilerden biri varsa hemen değiştirilmelidir:
- Cam yüzeyinde sıçrama izi, yanık noktası, çukurlaşma (pitting) veya matlık
- Kaynak hızının düşmesi, dikiş kalitesinin bozulması ve güç kaybı
- Kaynakta sıçrama artışı ve zayıf nüfuziyet
- Kafanın normalden fazla ısınması, kaynak sırasında "patlama" sesi
Kirli camı temizleyip kullanmaya devam etmek, çoğu zaman odak lensinin de yanmasıyla sonuçlanır. Atölyede daima yedek koruma camı bulundurun.
Montaj tozsuz ortamda, pudrasız nitril eldivenle yapılmalı; cam kenarından tutulmalı, yüzeyine dokunulmamalıdır. O-ring'in yerinde ve temiz olduğundan emin olun.
