D20 F800 4.5 Focus Lens
D20 F800 4.5 Focus Lens, fiber lazer kaynak ve kesim kafalarında kolime edilmiş ışını iş parçası üzerinde tek noktada toplayan, 20 mm çap × 800 mm odak × 4,5 mm kalınlık ölçülerinde kuvars (fused silica) odak lensidir. 1064 nm dalga boyuna optimize edilmiş çift yüzey AR kaplaması sayesinde yüksek geçirgenlik sağlar; enerji kaybını ve geri yansımayı en aza indirir. Uzun odaklı, geniş çalışma mesafesi ve odak derinliği sunan bu lens, yıpranmış orijinal odak lensinin yerine doğrudan takılabilen ekonomik yedek optiktir.
| Ürün Kodu | D20F800 |
| Marka | Senfeng |
| Güç | 1000 W – 3000 W |
| Dalga Boyu | 1064 nm |
| Stok Durumu | Stokta Mevcut |
Ø20 mm çap × F800 mm odak × 4,5 mm kalınlık, orijinalinin birebir muadili
Yüksek güçte termal kararlılık, düşük ısıl genleşme
Çift yüzey yansıma önleyici kaplama, tipik %99,8+ geçirgenlik
Fiber ucu ve rezonatör için ek koruma
Sürekli (CW) fiber lazer uygulamalarına uygun optik dayanım
Uzun çalışmada odak kayması (focus shift) en aza iner
Yuvaya sorunsuz oturma, çatlama riskinin azaltılması
Düzgün kaynak dikişi, kararlı nüfuziyet, azalan sıçrama

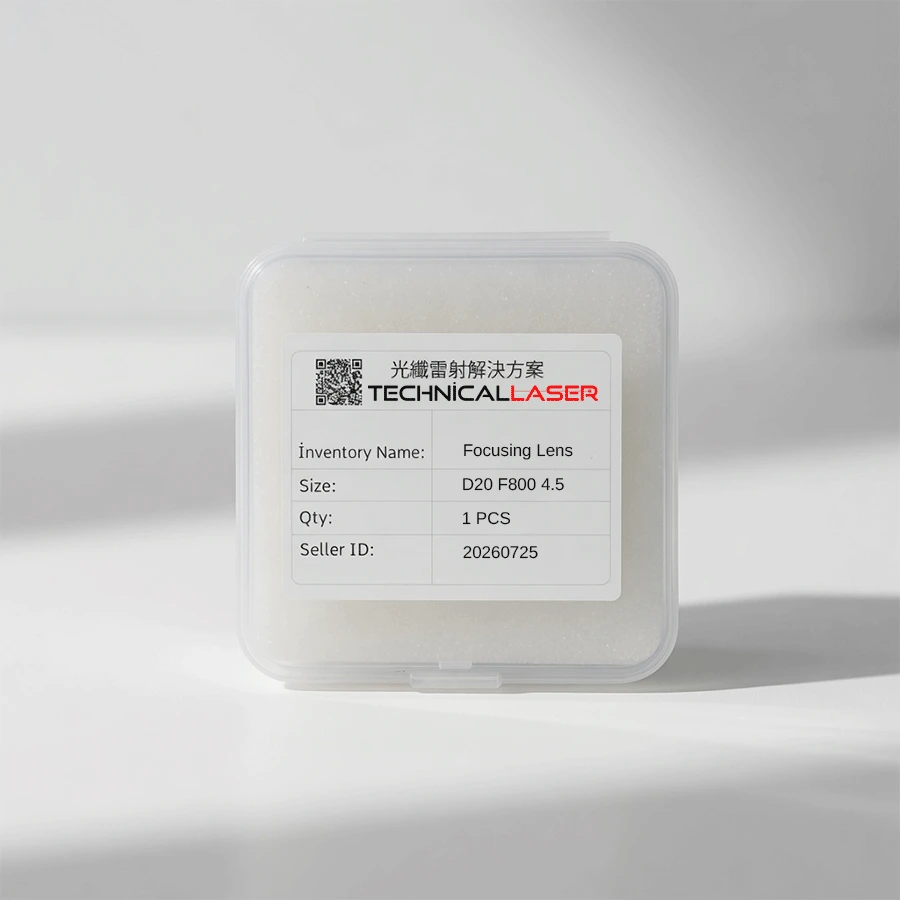

Optik kâğıt sarımlı, darbe emici kutuda teslimat
| Ambalaj | Optik kâğıt sarımlı, darbe emici kutu |
| Kaplama | Çift yüzey AR (yansıma önleyici) |
| Malzeme | Yüksek saflıkta kuvars / fused silica |
| Çap (D) | 20 mm |
| Dalga Boyu | 1064 nm (tipik 1060–1080 nm bandı) |
| Ürün Adı | D20 F800 4.5 Focus Lens |
| Ürün Tipi | Odak (focus) lensi |
| Geçirgenlik | %99,8 üzeri (tipik) |
| Kenar İşlemi | Pahlı (chamfer), keskin kenarsız |
| Yüzey Kalitesi | 10/5 – 20/10 scratch-dig |
| Kullanım Alanı | Fiber lazer kaynak ve kesim kafaları |
| Yüzey Hassasiyeti | λ/10 @ 632,8 nm (tipik) |
| Odak Uzaklığı (F) | 800 mm |
| Merkez Kalınlığı (T) | 4,5 mm |
D20 F800 4.5 Focus Lens Nedir?
Fiber lazer kafasında ışın önce kolimatör lens ile paralel hâle getirilir, ardından odak (focus) lensi ile iş parçası üzerinde tek noktada toplanır. Kaynak işini yapan güç yoğunluğu, tam olarak bu noktada oluşur. Odak lensi yıprandığında; spot bozulur, güç yoğunluğu düşer, kaynakta sıçrama ve zayıf nüfuziyet ortaya çıkar.
Ürün kodundaki değerler şunları ifade eder: D20 lens çapının 20 mm, F800 odak uzaklığının 800 mm, 4.5 ise merkez kalınlığının 4,5 mm olduğunu gösterir. Bu üç ölçünün mevcut lensinizle birebir aynı olması gerekir; farklı odak uzaklığı odak noktasını kaydırır, farklı kalınlık ise yuvaya oturmaz ve O-ring baskısını hatalı hâle getirir.
F800 — En Uzun Odak Sınıfı
800 mm odak uzaklığı, bu ürün ailesindeki en uzun odak değeridir. Işın çok yatık bir açıyla toplanır; spot çapı en büyük, çalışma mesafesi ise en uzun seviyededir.
- Maksimum çalışma mesafesi: Optik, iş parçasından mümkün olan en uzak konumda kalır
- Maksimum odak derinliği: Yüzey sapmaları ve parça yüksekliği farkları tolere edilir
- En geniş spot: Güç yoğunluğu düşer; geniş alan tarayan ve uzaktan çalışan uygulamalar için uygundur
Uzun odaklı lenslerde hizalama hassasiyeti daha kritiktir; küçük bir açı sapması iş parçasında büyük konum kaymasına dönüşür.
Malzeme ve Kaplama
Lens, yüksek saflıkta kuvars (fused silica) hammaddeden üretilmiştir. Kuvars, standart optik cama göre yüksek güç altında ısıl genleşmeye ve termal odak kaymasına karşı belirgin şekilde dayanıklıdır.
- 1064 nm AR kaplama — Çift yüzey yansıma önleyici kaplama, tipik %99,8 üzeri geçirgenlik
- Düşük geri yansıma — Fiber ucunu ve rezonatörü koruyan kaplama yapısı
- Termal kararlılık — Uzun süreli çalışmada daha az ısınma, kararlı odak noktası
- Yüksek hasar eşiği — Sürekli (CW) fiber lazer uygulamalarına uygun optik dayanım
Ne Zaman Değiştirilmeli?
Odak lensi, koruyucu camın patlaması, sıçrayan metal zerreleri, kafaya duman/toz kaçağı veya hatalı temizlik sonucu hasar görür. Kaynak hızının ve nüfuziyetin düşmesi, artan sıçrama, kaynakta düzensiz dikiş, kafanın normalden fazla ısınması, lens yüzeyinde yanık lekesi, mat görüntü, çizik veya kaplama soyulması değişim zamanının geldiğini gösterir.
Montaj tozsuz ortamda, pudrasız nitril eldivenle ve kafa kılavuzunda belirtilen yön işaretine uyularak yapılmalıdır.
