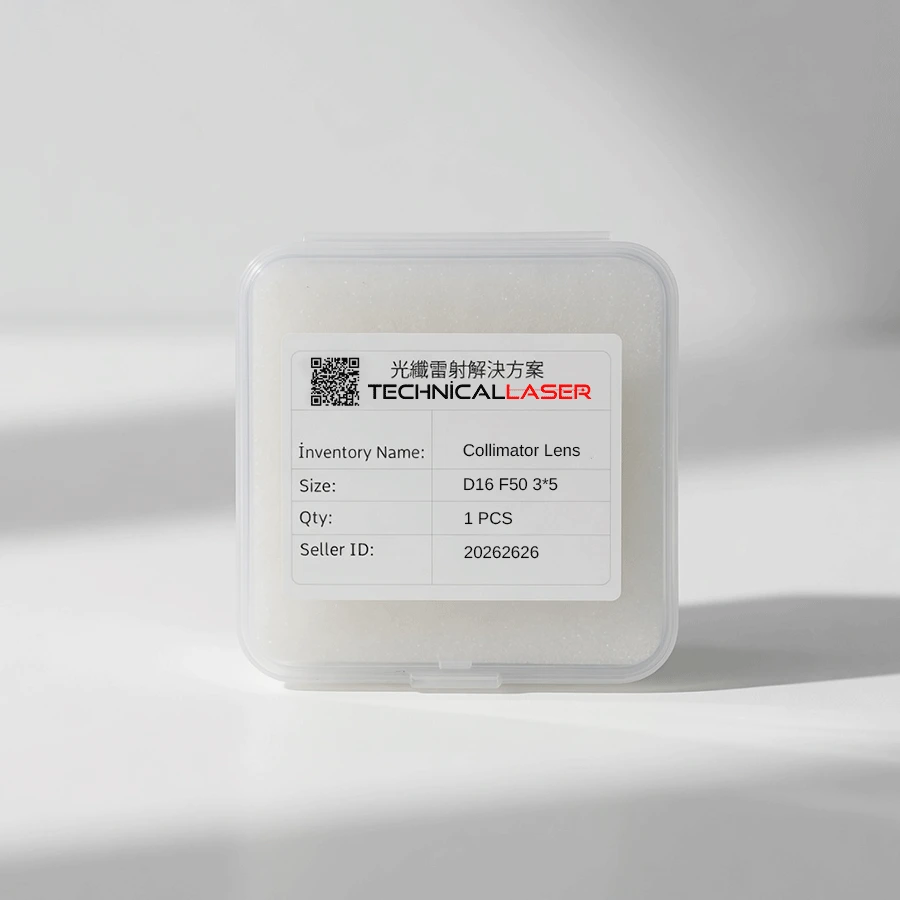

D16 F50 3.5 Fiber Lazer Kolimatör Lens
D16 F50 3.5 Fiber Lazer Kolimatör Lens, fiber lazer kaynak ve kesim kafalarında fiberden çıkan ışını paralel hâle getiren, 16 mm çap × 50 mm odak × 3.5 mm kalınlık ölçülerinde kuvars (fused silica) kolimasyon merceğidir. 1064 nm dalga boyuna optimize edilmiş çift yüzey AR kaplaması sayesinde yüksek geçirgenlik sağlar; enerji kaybını ve geri yansımayı en aza indirir. Yıpranmış orijinal lensin yerine doğrudan takılabilen ekonomik yedek optiktir. ---
| Ürün Kodu | D16F5035KOLIMA |
| Güç | 1000 W – 3000 W |
| Dalga Boyu | 1064 nm |
| Stok Durumu | Stokta Mevcut |
Ø16 mm çap × F50 mm odak × 3.5 mm kalınlık, orijinalinin birebir muadili
Yüksek güçte termal kararlılık, düşük ısıl genleşme
Çift yüzey yansıma önleyici kaplama, tipik %99,8+ geçirgenlik
Fiber ucu ve rezonatör için ek koruma
Sürekli (CW) fiber lazer uygulamalarına uygun optik dayanım
3.5 mm merkez kalınlığı ile montajda yüksek mekanik dayanım
Yuvaya sorunsuz oturma, çatlama riskinin azaltılması
Düzgün kaynak dikişi, kararlı nüfuziyet, azalan sıçrama
Optik kâğıt sarımlı, darbe emici kutuda teslimat
| Ambalaj | Optik kâğıt sarımlı, darbe emici kutu |
| Kaplama | Çift yüzey AR (yansıma önleyici) |
| Malzeme | Yüksek saflıkta kuvars / fused silica |
| Çap (D) | 16 mm |
| Dalga Boyu | 1064 nm (tipik 1060–1080 nm bandı) |
| Ürün Adı | D16 F50 3.5 Fiber Lazer Kolimatör Lens |
| Ürün Tipi | Kolimatör (kolimasyon) lensi |
| Geçirgenlik | %99,8 üzeri (tipik) |
| Kenar İşlemi | Pahlı (chamfer), keskin kenarsız |
| Yüzey Kalitesi | 10/5 – 20/10 scratch-dig |
| Kullanım Alanı | Fiber lazer kaynak ve kesim kafaları |
| Yüzey Hassasiyeti | λ/10 @ 632,8 nm (tipik) |
| Odak Uzaklığı (F) | 50 mm |
| Merkez Kalınlığı (T) | 3.5 mm |
D16 F50 3.5 Fiber Lazer Kolimatör Lens Nedir?
Fiber lazerde ışın, fiber kablonun ucundan koni şeklinde saçılarak çıkar. Bu saçılan ışını paralel (kolime) hâle getiren ilk optik eleman kolimatör lenstir. Kolimasyon bozulursa, odak lensi ne kadar kaliteli olursa olsun spot çapı büyür, güç yoğunluğu düşer; sıçrama artar, kaynakta zayıf nüfuziyet ortaya çıkar.
Ürün kodundaki değerler şunları ifade eder: D16 lens çapının 16 mm, F50 odak uzaklığının 50 mm, 3.5 ise merkez kalınlığının 3.5 mm olduğunu gösterir. Bu üç ölçünün mevcut lensinizle birebir aynı olması gerekir; farklı odak uzaklığı ışın yolunu bozar, farklı kalınlık ise yuvaya oturmaz ve O-ring baskısını hatalı hâle getirir.
F50 ile F60 Arasındaki Fark
Bu üründe odak uzaklığı 50 mm'dir. Aynı çapta (D16) 60 mm odaklı versiyon da bulunur ve ikisi birbirinin yerine kullanılamaz.
Kolimatör lensin odak uzaklığı, fiber ucundan çıkan ışının hangi mesafede paralel hâle geleceğini belirler. Bu değer, kafanın iç ölçüsüne göre tasarlanmıştır.
- Yanlış odak değeri seçilirse ışın tam paralel hâle gelmez
- Kolimasyon bozulduğunda odak lensi ne kadar iyi olursa olsun spot çapı büyür, güç yoğunluğu düşer
- Sonuç: kaynakta sıçrama, yavaşlama ve zayıf nüfuziyet
Eski lensin üzerindeki kodu okuyun veya kafa modelinizi bize bildirin.
Malzeme ve Kaplama
Lens, yüksek saflıkta kuvars (fused silica) hammaddeden üretilmiştir. Kuvars, standart optik cama göre yüksek güç altında ısıl genleşmeye ve termal odak kaymasına karşı belirgin şekilde dayanıklıdır.
- 1064 nm AR kaplama — Çift yüzey yansıma önleyici kaplama, tipik %99,8 üzeri geçirgenlik
- Düşük geri yansıma — Fiber ucunu ve rezonatörü koruyan kaplama yapısı
- Termal kararlılık — Uzun süreli çalışmada daha az ısınma, kararlı odak noktası
- Yüksek hasar eşiği — Sürekli (CW) fiber lazer uygulamalarına uygun optik dayanım
Ne Zaman Değiştirilmeli?
Kolimatör lens sarf malzeme değildir; ancak koruyucu camın patlaması, sıçrayan metal zerreleri, kafaya duman/toz kaçağı veya hatalı temizlik sonucu hasar görür. Kaynak hızının ve nüfuziyetin düşmesi, artan sıçrama, kaynakta düzensiz dikiş, kafanın normalden fazla ısınması, lens yüzeyinde yanık lekesi, mat görüntü, çizik veya kaplama soyulması değişim zamanının geldiğini gösterir.
Montaj tozsuz ortamda, pudrasız nitril eldivenle ve kafa kılavuzunda belirtilen yön işaretine uyularak yapılmalıdır.
